Комплект капельного полива КПК-24 ТУ 2293-034-10998229-2012 - предназначен для полива грядок на садово-огородных участках в открытом грунте и теплицах из накопительных емкостей для воды с условным давлением от 0,2-1,2 атм. Обеспечивает равномерный полив прикорневой области растений, экономит воду, создает максимально комфортные условия развития семян, рассады и взрослых растений.

В системах капельного полива значимую роль играет капельная лента, которая на протяжении уже многих лет занимает лидирующее место на мировом рынке оборудования для гидросистем. Для капельной ленты не существует сложного участка ландшафта, она обеспечивает оптимизированный полив, позволяя существенно экономить расход водных ресурсов с одновременным повышением урожайности. Распределение воды происходит дозировано, при помощи ленточных капельниц.

Капельная лента – это отличный пример разработок передовых технологий. Здесь каждая капля используется с максимальной пользой. Вода попадает в регулирующий канал, пройдя большое количество отверстий фильтраций. Попав в лабиринтный канал, происходит регулировка расхода воды, после чего воду ожидают выпускные отверстия. Причем здесь абсолютно неважно, где находится капельная лента, на поверхности почвы или в грунте.

Прочность ленты и ее продолжительность работы определяется толщиной. К примеру, легкая лента с толщиной стенки в 0,15 мм, подойдет для быстро созревающих культур. Использование ленты со стенками большей толщины, 0,2 мм, предназначено для культур, у которых период созревания более длительный. Для каменистой почвы и не очень длительной эксплуатации используют ленту с толщиной 0,3 мм, а для многолетнего пользования 0,4 мм. Если капельная лента используется для полива семян и рассады, высаженными вблизи друг от друга, то расстояние между отверстиями должно быть маленьким.

Например, для песчаной почвы, расстояние между отверстиями 10-20 см, для среднезернистой почвы и среднего расстояния высадки семян – 30 см, для больших расстояний применяют ленты, отверстия которых находятся в 40 см с использованием длинных поливных линий.

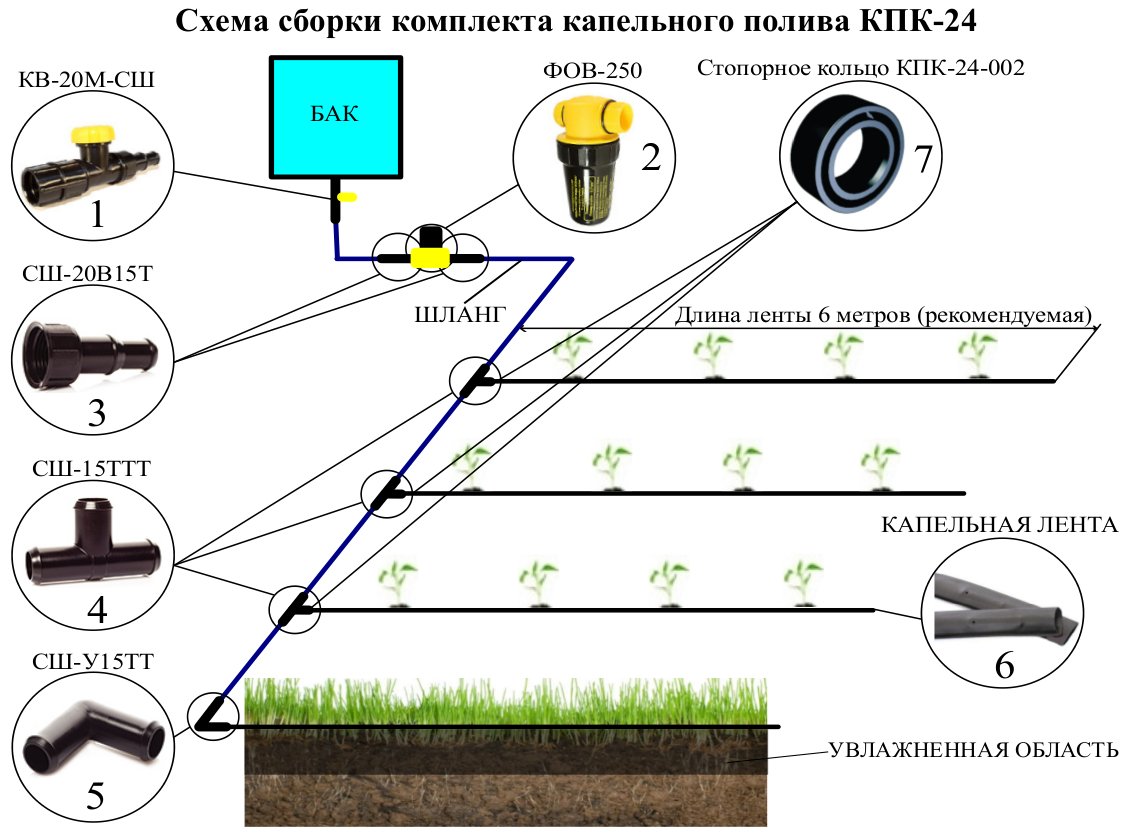

Установка и сборка капельного полива КПК-24

Подключить с помощью крана КВ-20М-СШ (поз. 1 на схеме сборки) шланг с внутренним диаметром 15 мм (1/2'') к емкости, расположенной на высоте от 1 м до 8 м.

Для того, чтобы капельная лента не засорялась, в удобном для обслуживания месте установите водяной фильтр тонкой очистки ФОВ-250 (поз. 2) с помощью переходников СШ-20В15Т (поз. 3).

Ответную часть шланга довести до грядки (например, в теплице) и подсоединить к тройнику СШ-15ТТТ (поз. 4), к которому подсоединить также капельную ленту (поз. 6), разложенную вдоль грядки, как показано на рисунке, капельницами вверх.

Затем, в зависимости от удаления грядок друг от друга, с помощью кусочков шланга, также диаметром 15 мм (1/2''), доводим до следующего тройника СШ-15ТТТ, расположенного также напротив грядки, заключительную магистраль подключаем с помощью соединительного уголка СШ-У15ТТ (поз. 5).

Зафиксировать капельную ленту на тройниках и уголке стопорным кольцом (поз. 7).

На окончании лента глушится с помощью кусочка самой же ленты шириной 5-10 мм (т.н. «Колечко»), для этого необходимо загнуть ленту на конце, надев на данный загиб получившееся «Колечко», также можно пережать загиб ленты обычной бельевой прищепкой.

Номинальный расход воды через одну капельницу составляет 1,4 л/час, капельницы расположены на расстоянии 30 см друг от друга, и диаметр полива одной капельницы составляет 30 см, что обеспечивает полив сплошной линией. Для того, чтобы капельная лента не сдвигалась от корней растений при обработке почвы, рекомендуем закрепить ее на земле, не пережимая течение воды.

Примечание

Преимущества капельной ленты:

Многолетний срок эксплуатации.

При возможном повреждении легко ремонтируется.

Уровень технологичности укладки предельно высокий, можно совмещать с высевом большого количества семян.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Габаритные размеры комплекта КПК-24
Номинальный расход воды (1,2 атм) 1,4 л/ч
Наружный диаметр трубки 16 мм
Расстояние между капельницами 30 см
Толщина стенки 0,2 мм
Максимальное давление 1,2 атм
Масса, кг, не более 0,65

СОСТАВ КОМПЛЕКТА КПК-24

Сборочные единицы: шт
1. Кран водопроводный КВ-20М-СШ (3/4′) 1
2. Фильтр очистки воды ФОВ-250 1
3. Переходник СШ-20В15Т 2
4. Тройник СШ-15ТТТ 3
5. Уголок СШ-У15ТТ 1
6. Капельная лента (диаметр 16 мм, длина 24 метра) 1
7. Стопорное кольцо КПК-24-002 4
8. Переходник СШ-20Н15Т 1
